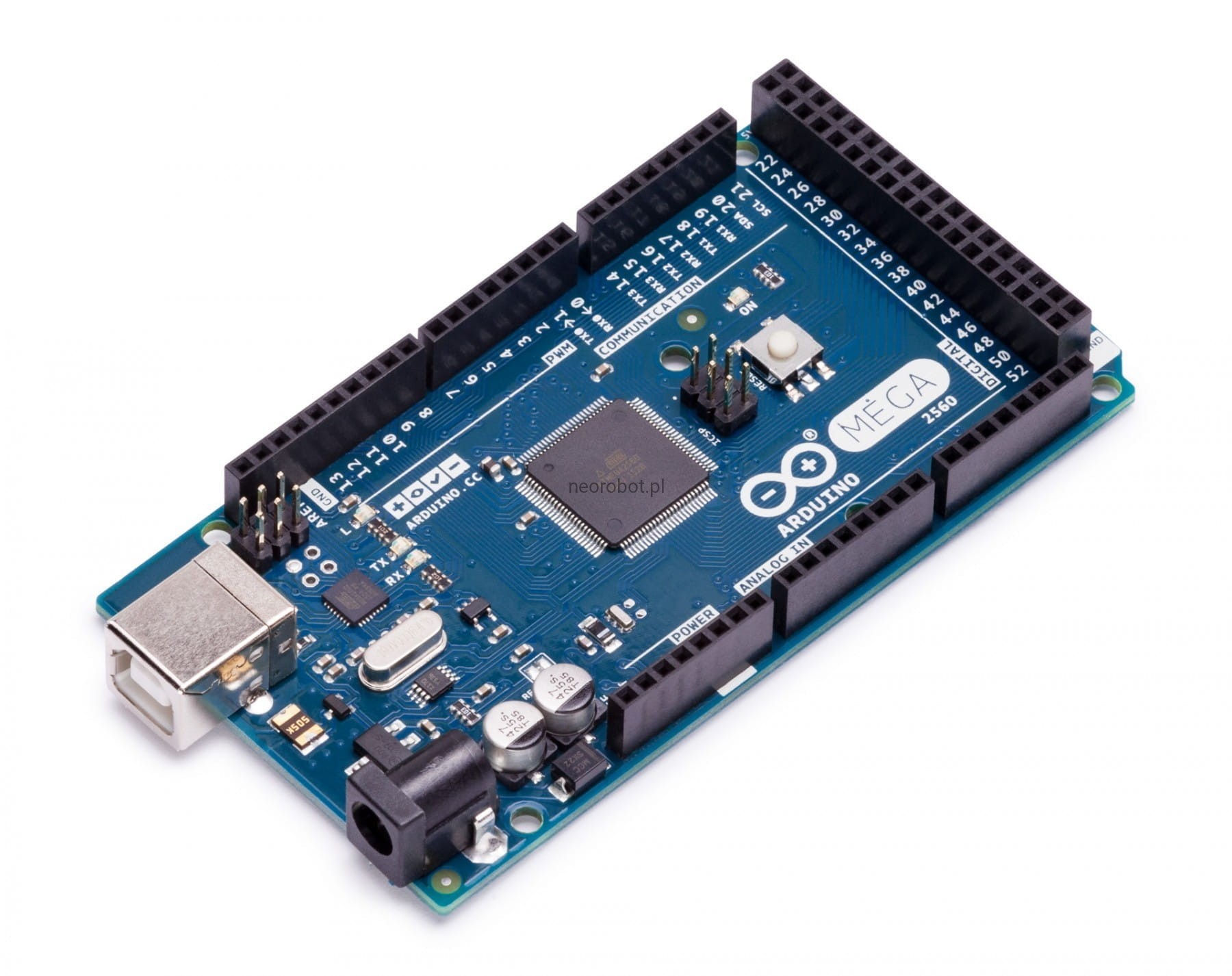

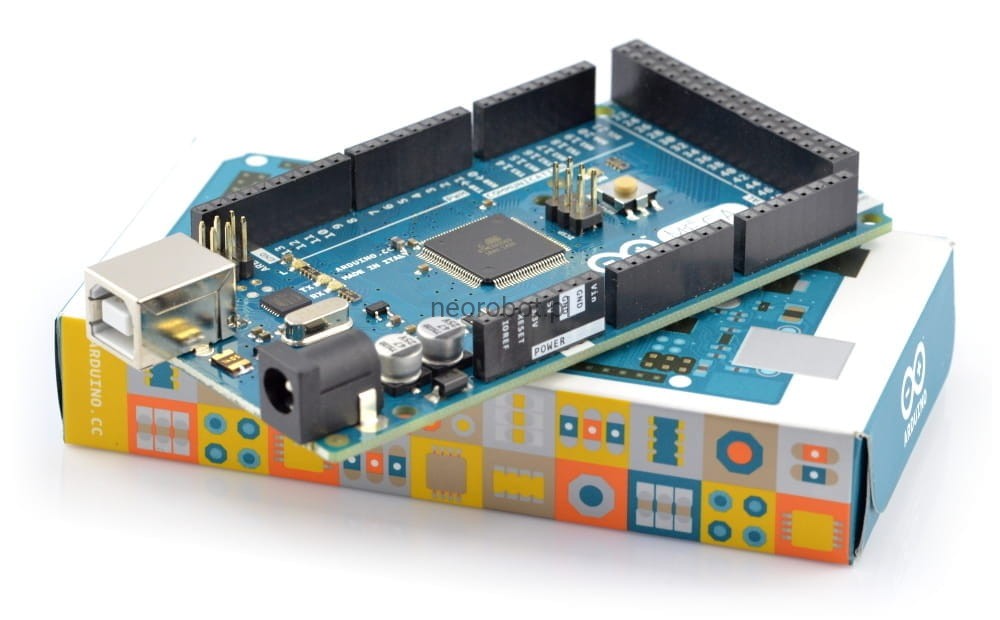

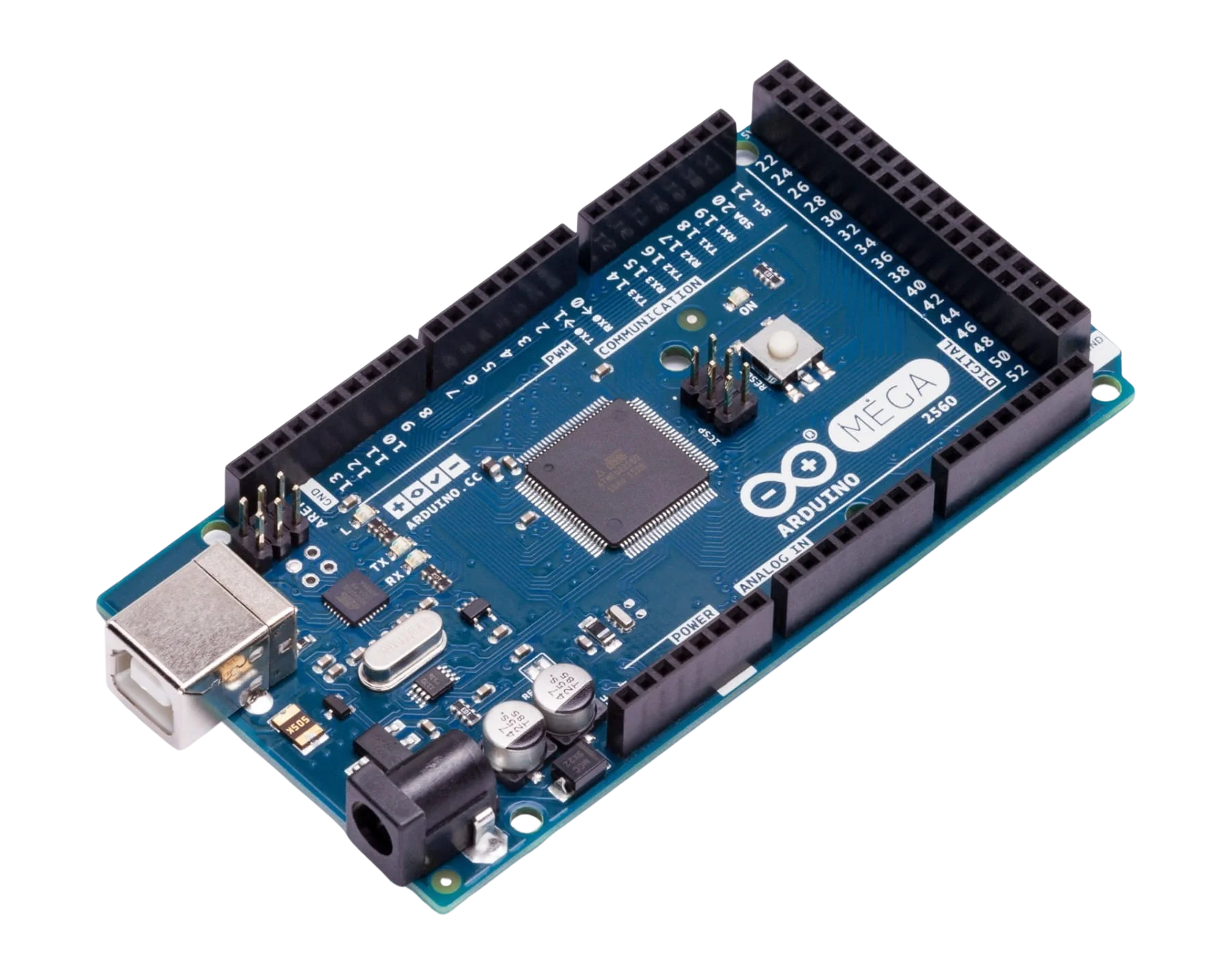

Arduino Mega 2560 Rev3

Arduino Mega 2560 Rev3

Arduino Mega jest jedną z najbogatszych wersji modułów Arduino. Płytka zawiera mikrokontroler ATmega2560, wyposażony w 54 cyfrowych weść/wyjść z czego 15 można wykorzystać jako wyjścia PWM (np. do sterowania silnikami) oraz 16 analogowych wejść. Układ taktowany jest sygnałem zegarowym o częstotliwości 16 MHz, posiada 256 kB pamięci programu Flash oraz 8 kB pamięci operacyjnej SRAM.

Główne cechy Arduino Mega 2560:

• Zainstalowany bootloader - dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód USB oraz oprogramowanie ze strony producenta.
• Arduino Shield - Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield.
• 54 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.
• Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 40 mA.
• 15 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod.
• 16 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 10-bitów obsługuje m.in. czujniki z wyjściem analogowym
• Komunikacja szeregowa - Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI.
• Pamięć wbudowana - Układ ATmega2560 taktowany jest sygnałem o częstotliwości 16 MHz, posiada 256 kB pamięci programu Flash, 4 kB EEPROM oraz 8 kB pamięci operacyjnej SRAM.
• Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 7V do 12V ze złączem DC 5,5 x 2,1 mm.
• Płytkę można zasilać również z komputera poprzez przewód USB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.
• Złącze ICSP - Moduł posiada wyprowadzenia ICSP służące do podłączenia zewnętrznego programatora AVR.
• Pin IOREF - Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia wejść/wyjść.
• Wbudowana dioda LED - Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów.
• Wyjście 3,3 V - Wbudowany regulator napięcia umożliwia zasilanie zewnętrznych urządzeń napięciem 3,3 V o poborze prądu do 50 mA.

Specyfikacja produktu:

• Napięcie zasilania: 7 V do 12 V
• Mikrokontroler: ATmega 2560
  - Maksymalna częstotliwość zegara: 16 MHz
  - Pamięć SRAM: 8 kB
  - Pamięć Flash: 256 kB (8 kB zarezerwowane dla bootloadera)
  - Pamięć EEPROM: 4 kB
• Piny I/O: 54
• kanały PWM: 15
• Ilość wejść analogowych: 16 (kanały przetwornika A/C o rozdzielczości 10 bitów)
• Interfejsy szeregowe: 4xUART, SPI, I2C
• Zewnętrzne przerwania
• Podłączona dioda LED do pinu 13
• Gniazdo USB A do programowania
• Złącze DC 5,5 x 2,1 mm do zasilania płytki

Uwaga: W związku z konfliktem wewnątrz zespołu Arduino pojawiły się dwie wersje środowiska możliwe do pobrania

• www.arduino.org
• www.arduino.cc

Nasze płytki w większości pochodzą z dystrybucji Arduino.org. W przypadku instalacji oprogramowania pobranego z innego niż opisane na odwrocie modułu źródła, użytkownik otrzyma komunikat o nieautoryzowanym dostawcy płytki. Można go anulować jednym kliknięciem, a środowisko będzie pracowało prawidłowo.

Zapewniamy, że wszystkie płytki oznaczone symbolem Arduino są oryginalne i pochodzą z jednego z podanych wyżej źródeł.

Do pobrania:

•  Strona produktu
